Während der Zeit von 1869 bis 1922, war Cuxhaven auf Grund seiner bedeutenden Lage an der Flußmündung der Elbe, militärisch stark ausgebaut. In den verschiedenen Forts, Deich- und Uferbatterien sowie Flakbatterien wurde eine große Anzahl verschiedener Waffen eingesetzt. Im Laufe der Zeit, ersetzte man einige davon aber noch einmal durch modernere Geschütze. Nach dem verlorenen ersten Weltkrieg und der damit verbundenen Demilitarisierung, wurden die meisten Batterien allerdings spätestens nach 1922 komplett entwaffnet.
Die meisten Modelle, die während der Zeit im Abschnitt Cuxhaven eingesetzt wurden, sind unten aufgeführt.

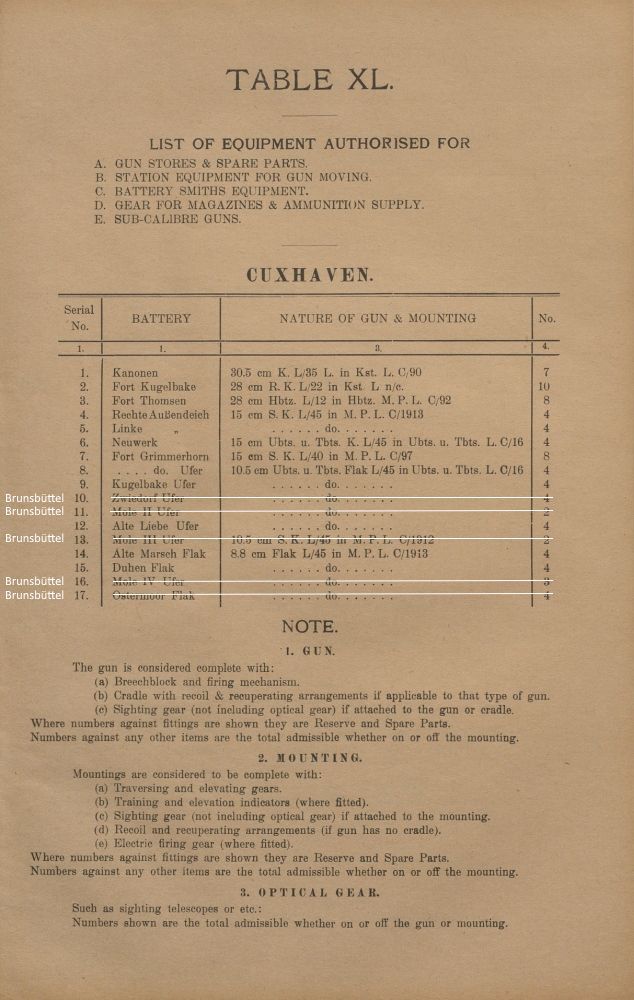

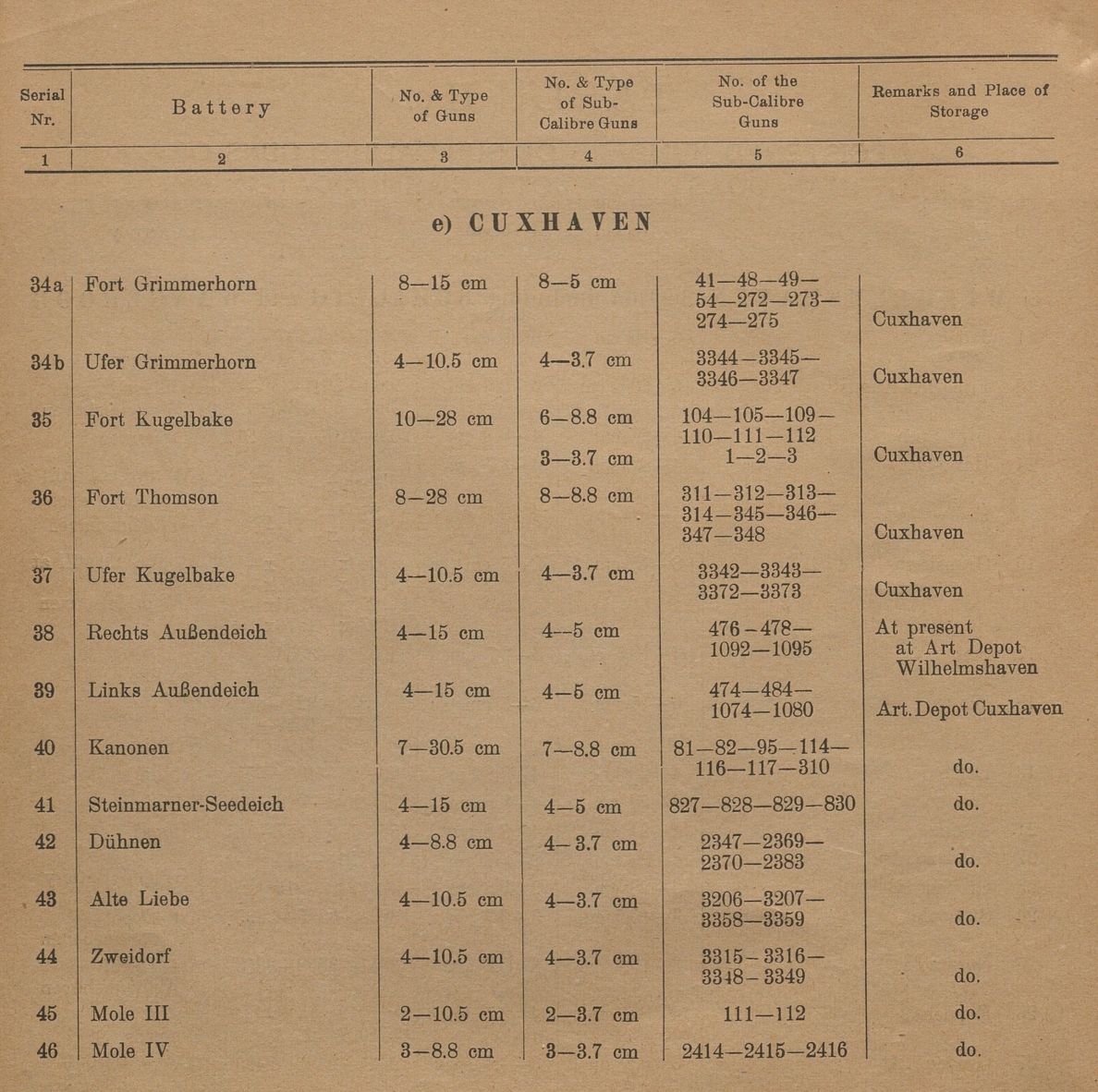

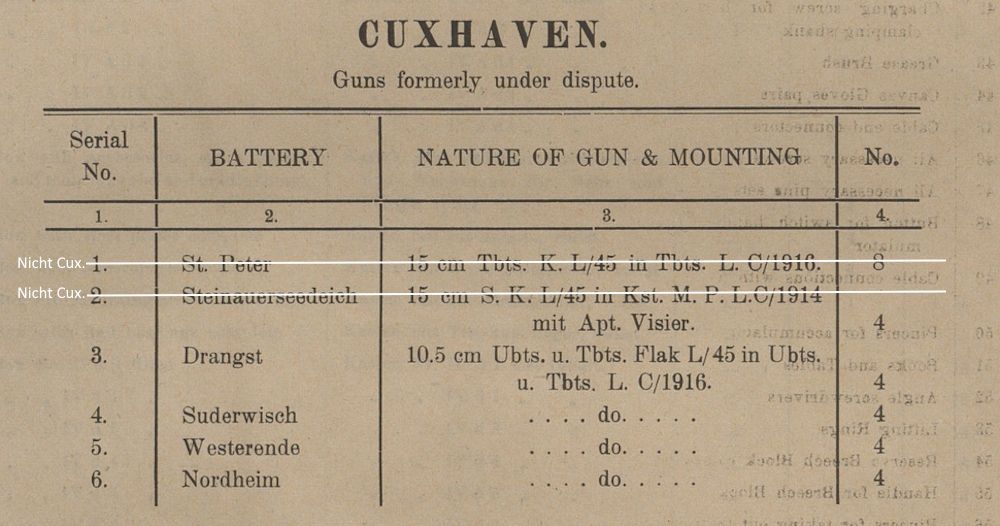

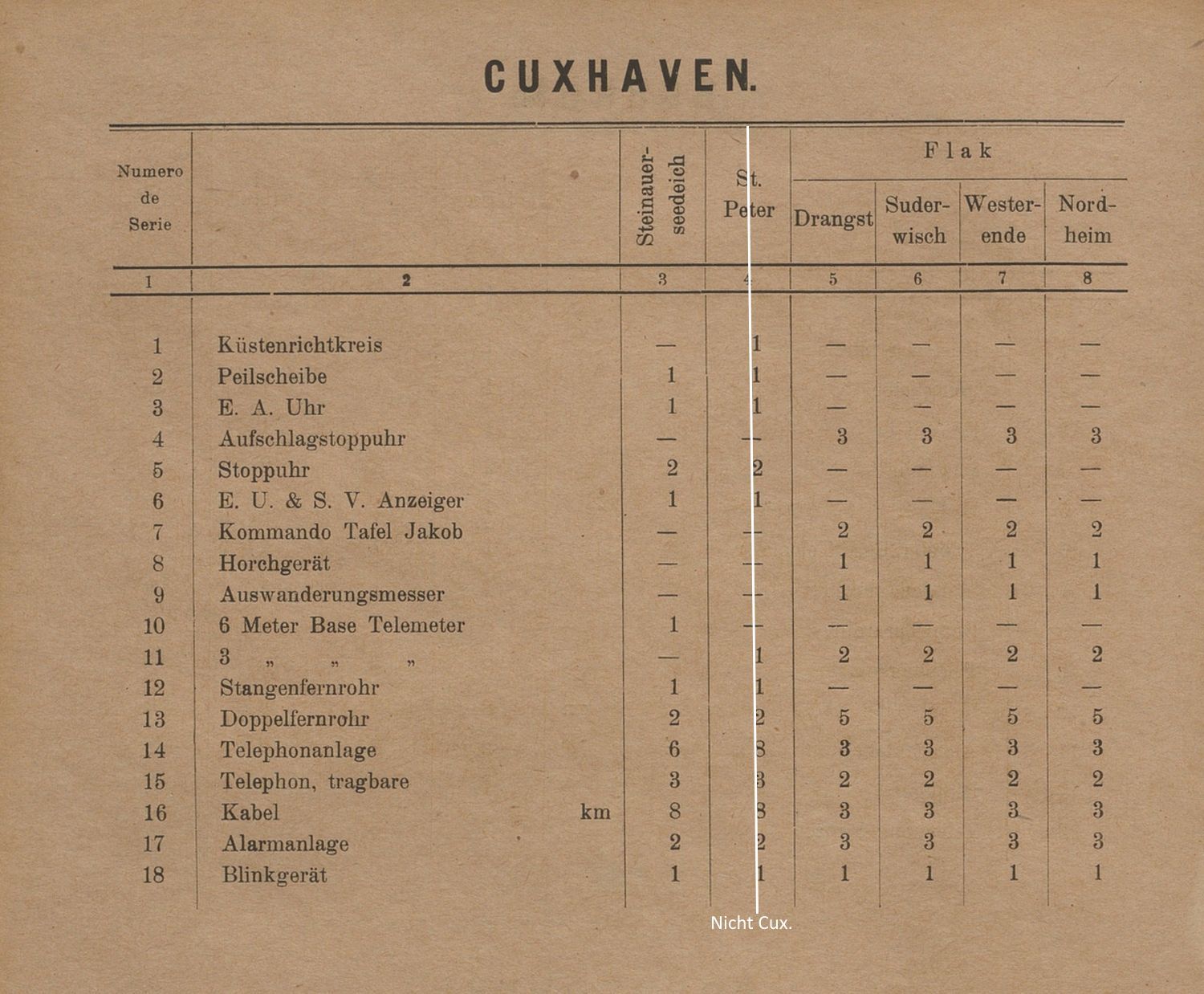

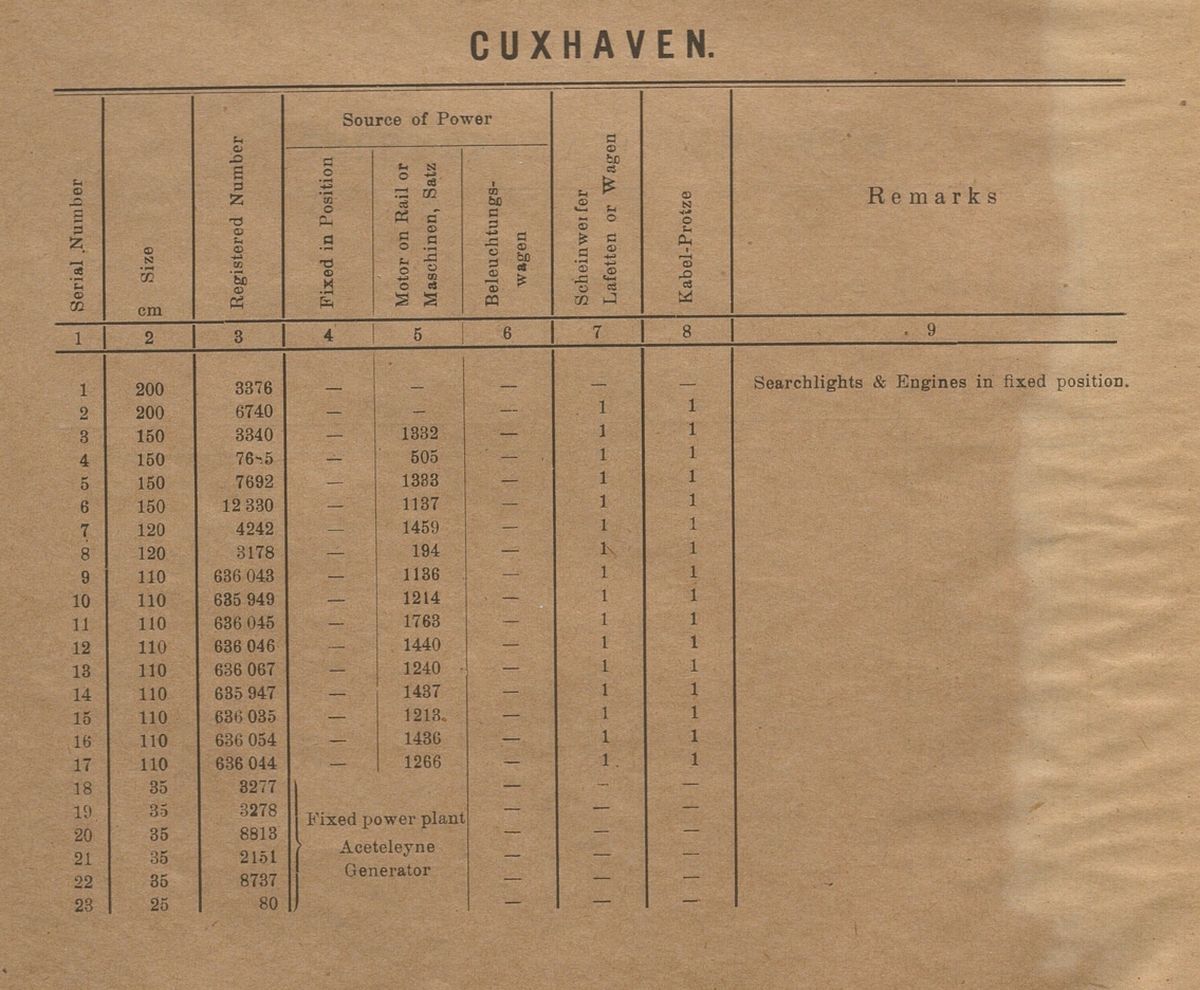

Listen aus dem Endbericht des Interalliierten Kotrollausschusses von 1922.

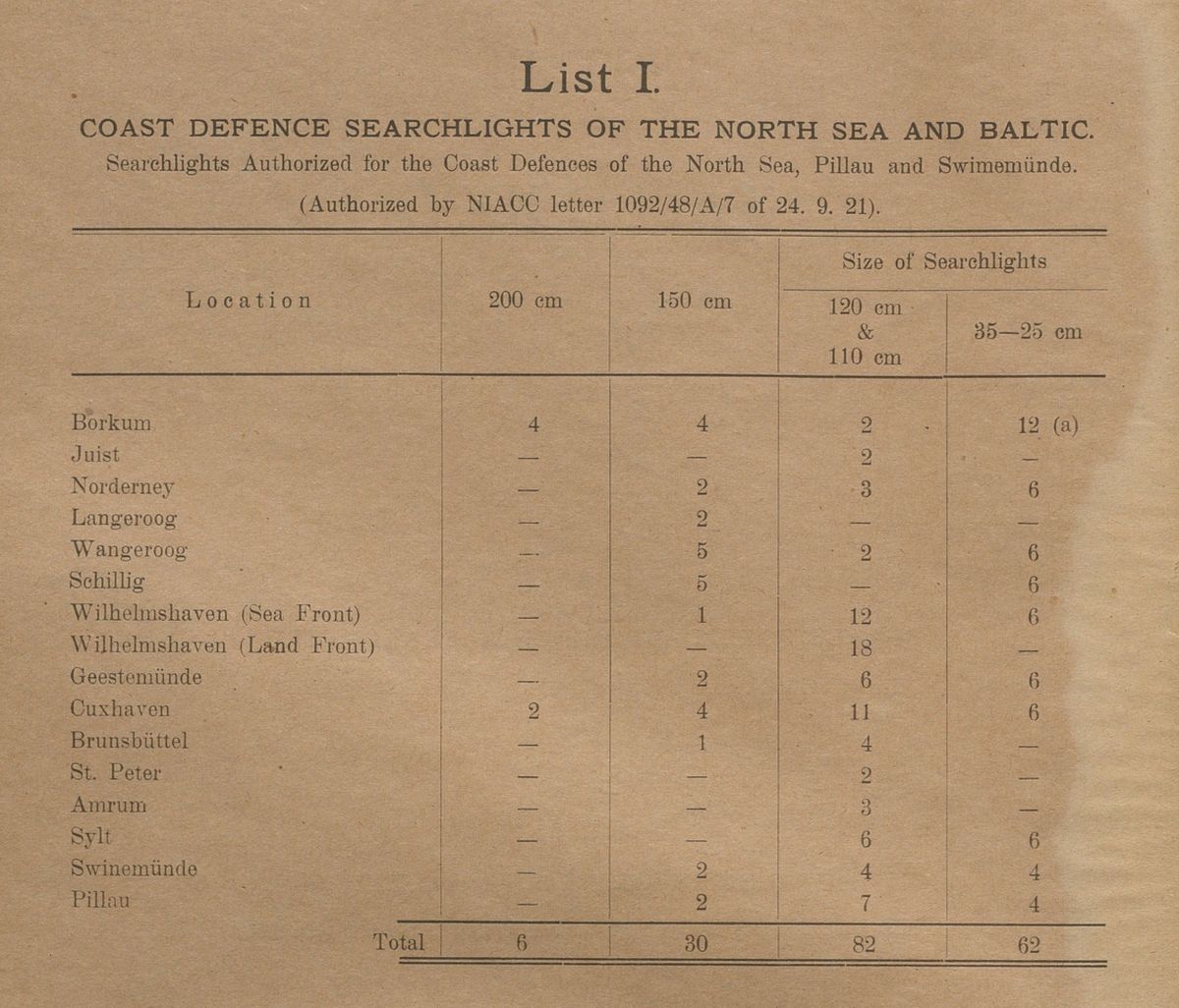

Sie zeigen den Bestand an Waffen, Suchscheinwerfern und weiterem Gerät an. In dem Bericht wird auch die Anzahl an Gewehren, Handfeuerwaffen, Minen, Granaten usw. erwähnt. Dies wird hier aber nicht weiter angesprochen.
Klick
Klick
Klick
Klick
Klick
Klick
21 cm. Küstenmörser M 73 auf Mittelpivotlafette (Bronzemörser, Haubitze)
- Kaliber:
- Rohrgewicht:
- Geschützgewicht:
- Projektil:
- Feuerreichweite:
210 mm.
2860 Kg.
3325 Kg.
C70, C71, C83, C88, C91/ Gewichte bis 83 Kilo
7700 m - 8200 m
In Cuxhaven eingesetzt: Mörserbatterie Döser Seedeich (Grimmershörn)
Klick

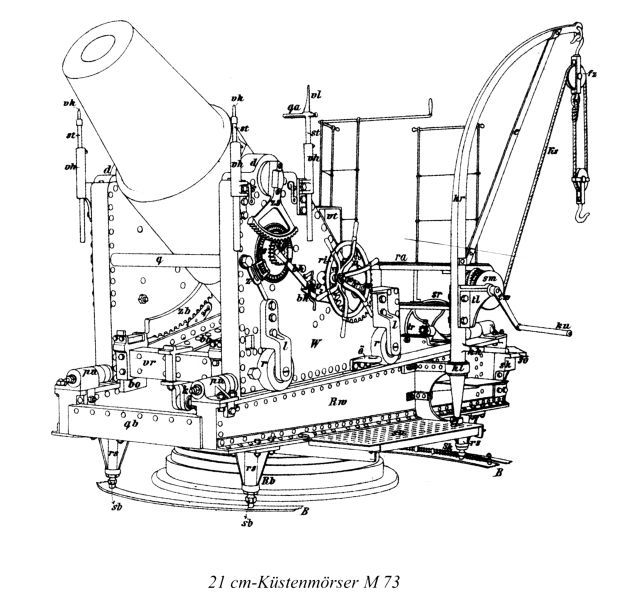

Zeichnung eines 21 cm. Küsten-mörser M 73 auf Mittel-pivotlafette.
Klick

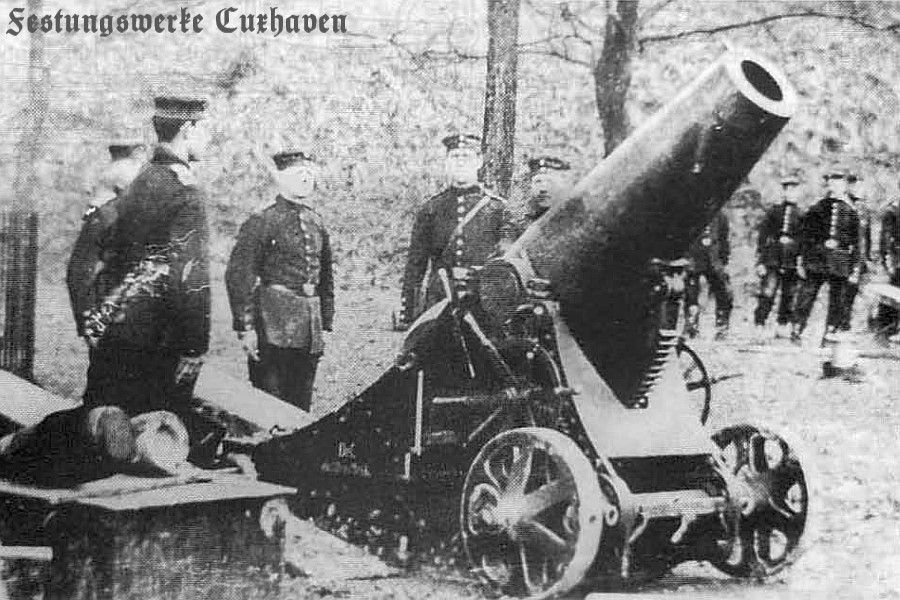

21 cm. Bronzemörser C/70 mit aufgesetztem Libellenquadrant C/82. Durch Umbau der Räder war das Geschütz bei Bedarf transportfähig.
Klick

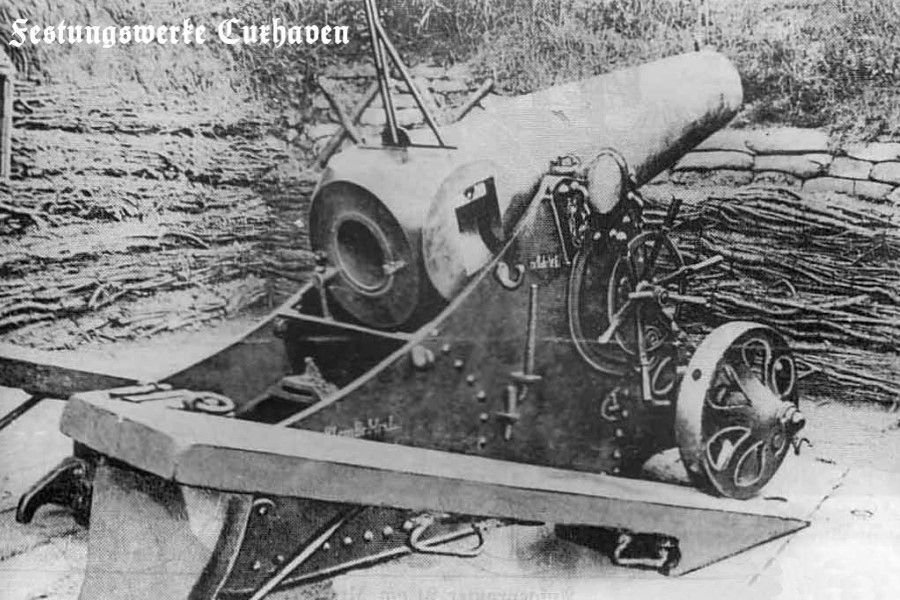

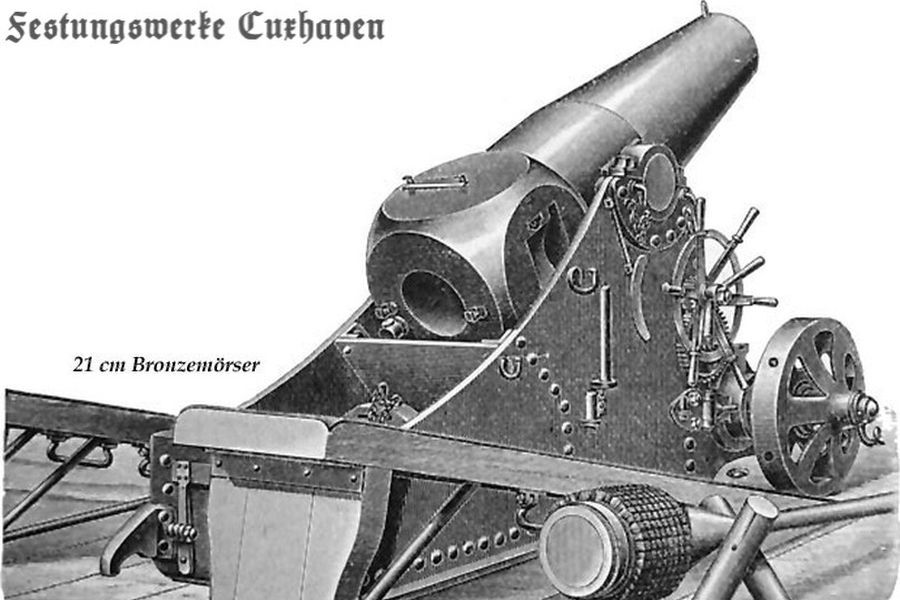

21 cm. Bronzemörser auf Belagerungslafette in Feuerstellung
Klick
Ein 21 cm. Bronzemörser mit Stahlseele auf eiserner Belagerungslafette in fester Feuerstellung.
Klick

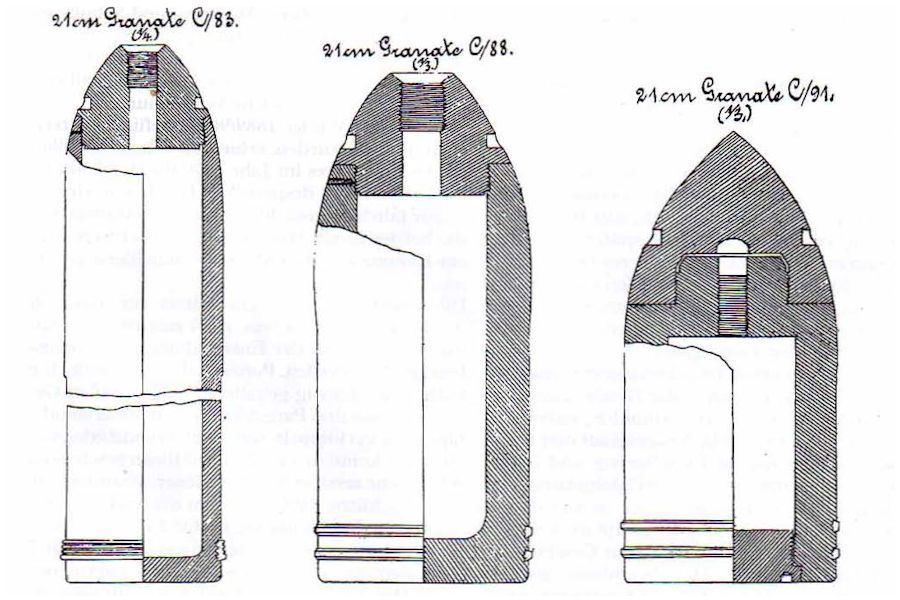

Munition für den 21 cm. Mörser zwischen 1883 und 1891 (ohne Maßstab).

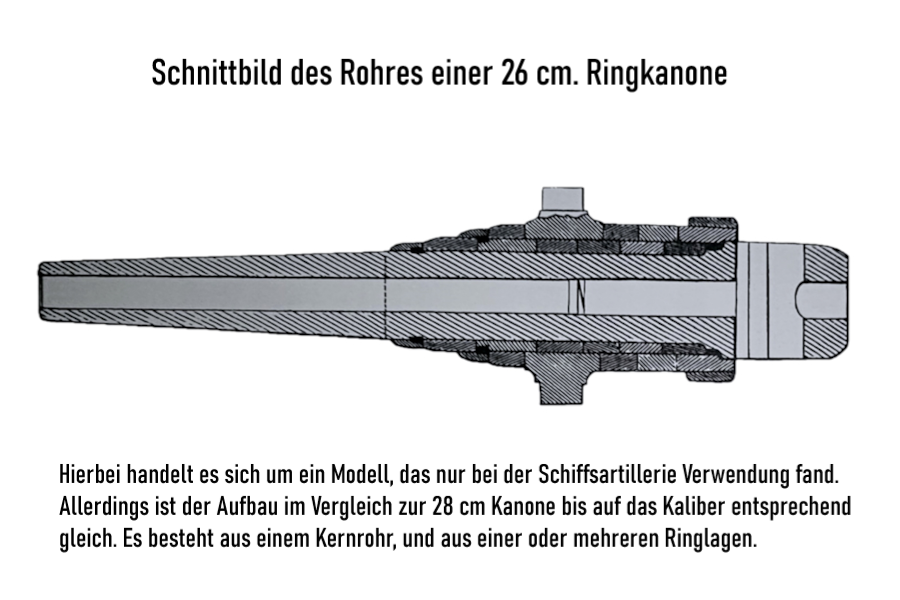

28 cm. Mantelringkanone RK L/22:
- Gewicht der Gußstahlkanone 27,5 t
- Länge des Rohres 6,20 m. (Das 22- fache des Kalibers)
- Gewicht der Lafette 14,0 t
- Feuerhöhe des Rohres 2,46 m
- Pulverladung PP c/75 - 58,0 kg
In Cuxhaven eingesetzt: Fort Kugelbake, linke und rechte Frontseite.
Klick

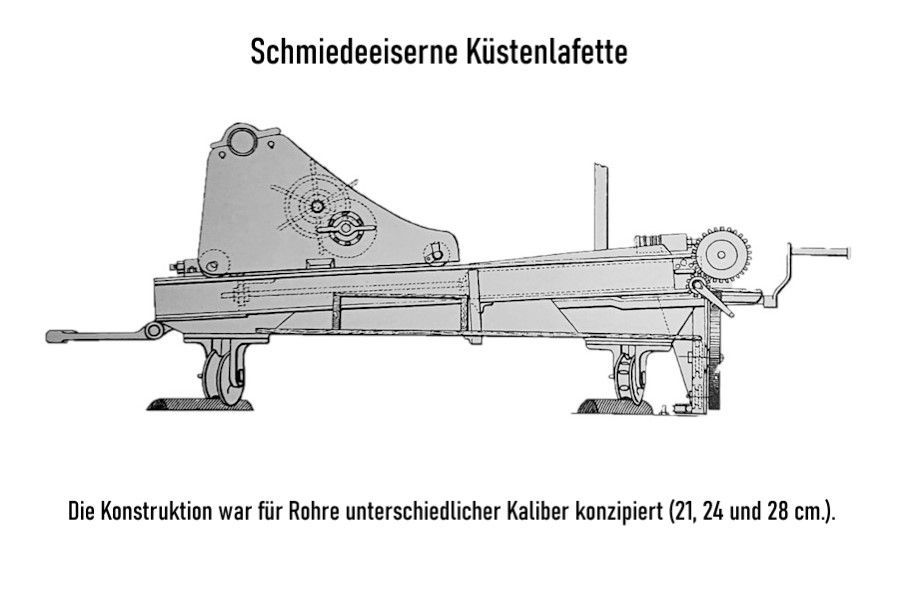

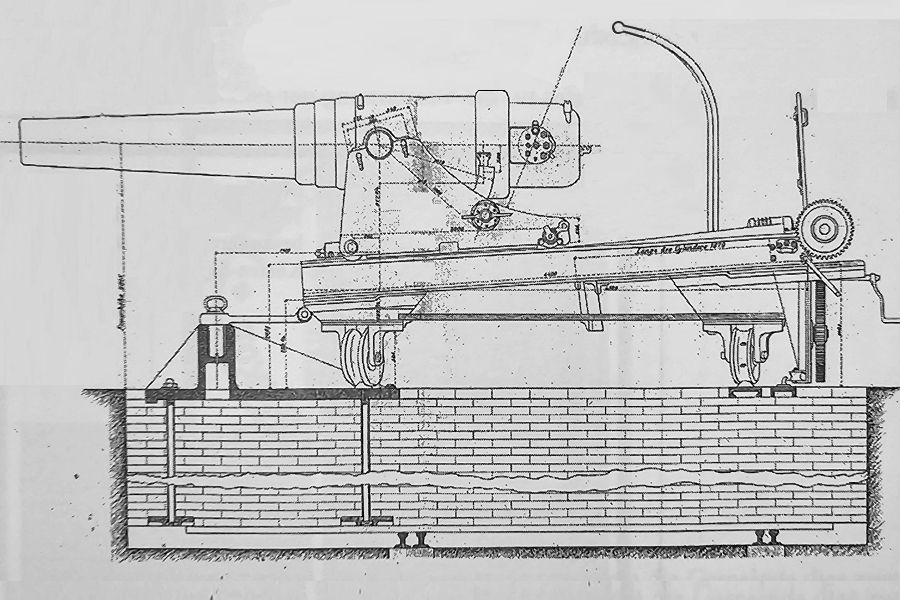

Küstenlafette für 21 cm. Ring-kanone der Fa. Krupp (Maßstab 1:20), diese Geschütze waren vorerst in der Festung Kugelbake verbaut.
Klick

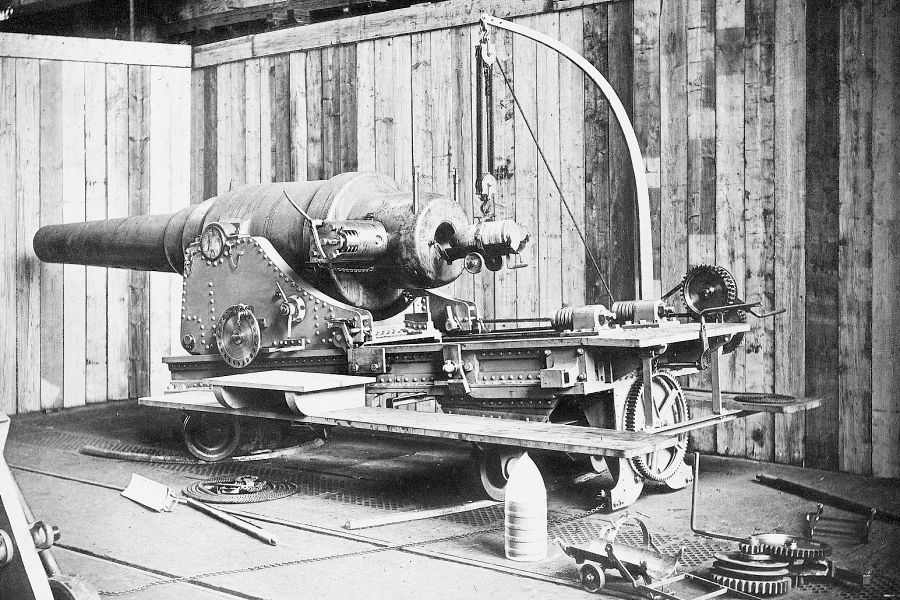

Lange 28 cm. Ringkanone in hoher Küsten - Lafette von Krupp, wie sie zur endgültigen Fertigstellung des Forts montiert waren.
Klick
Klick
30,5 cm. M.R.K.L/35 Kanonen, in Küstenlafette C./90
- Rohrlänge:
- Feuerreichweite:
- Gewicht:
- Geschoss:
- Treibladung:
- Mündungsgeschwindigkeit
10,70 Meter
17.500 Meter
62,45 Tonnen
329 kg Masse
132 kg.Masse
681 M/Sek.
In Cuxhaven eingesetzt: Kanonenbatterie (Döse)
Klick

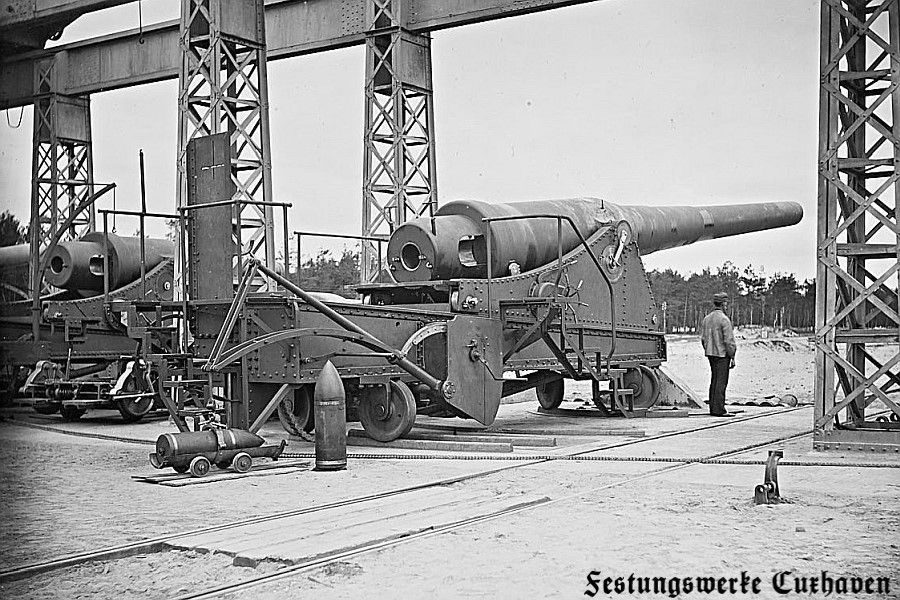

30.5 cm. MRK.L/35 in Küsten-lafette auf dem Schießplatz in Meppen/Emsland, Aufnahme von 1884.
Klick

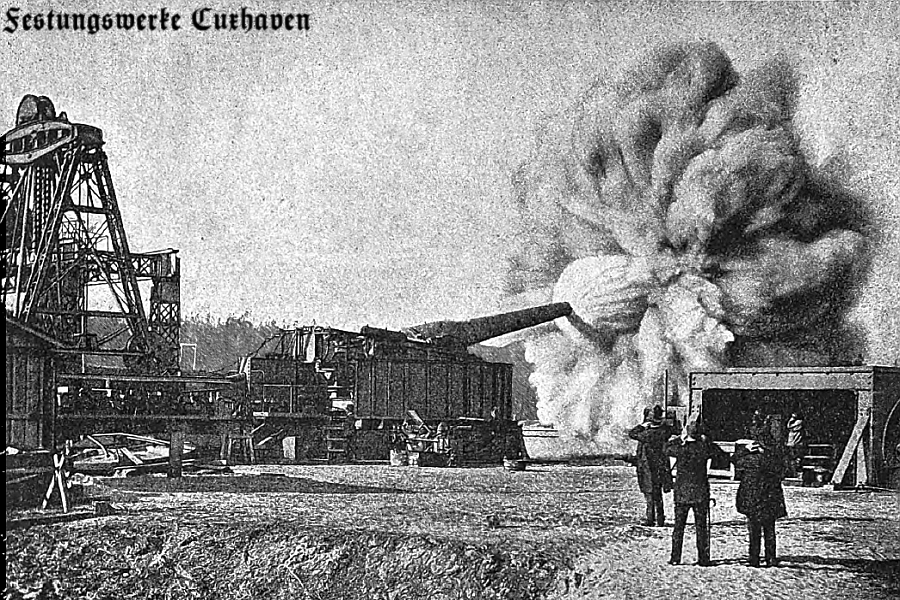

30.5 cm. M.R.K.L/35 mit hydraulischer Rückstoßbremse für Schiffe beim Probefeuern in Meppen, Aufnahme von 1891.
Quelle: gemeinfrei
28 cm. Haubitze L 12 in Hbtz M.P.L.C./92. mit Schutzschilden (AB P.L. a92)
- Produktion:
- Rohrlänge:
- Rohrinnendurchmesser:
- Feuerreichweite:
- Höhenrichtbereich:
- Gewicht:
- Geschoss:
- Max. Treibladung:
- V 0 beim Abfeuern:
- Feuerkadenz:
1892/Küstenhaubitze 1907
3,39 Meter
28,3 cm
10.400 Meter
0 – +65°
50,3 Tonnen
hochexplosive 28 cm Sprgr. L / 3.5 - 350 kg Masse
17,3 Kg.
350 m/s
1 Schuss / 4 Minuten
In Cuxhaven eingesetzt: Fort Thomsen
Klick
Klick

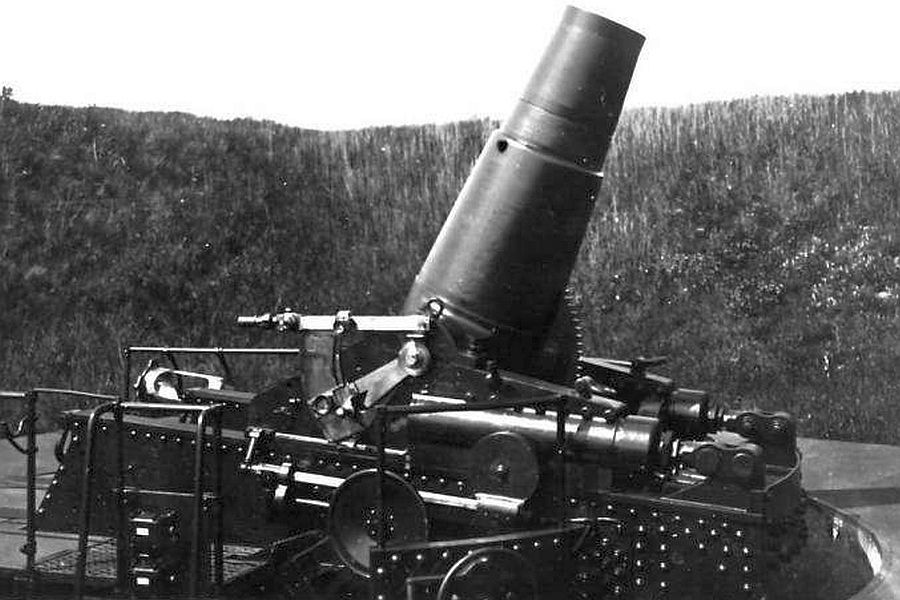

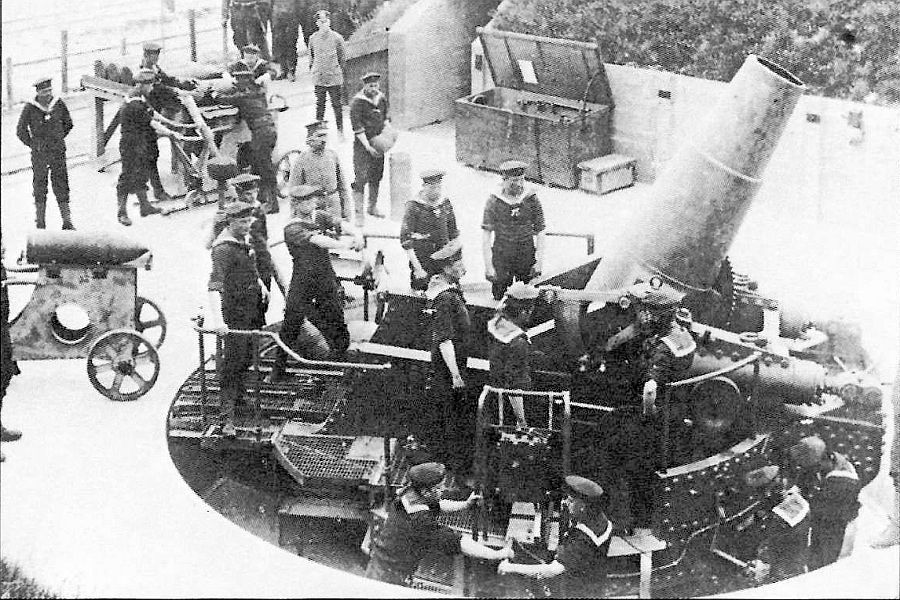

Beispielfoto: 28 cm Haubitze L 12

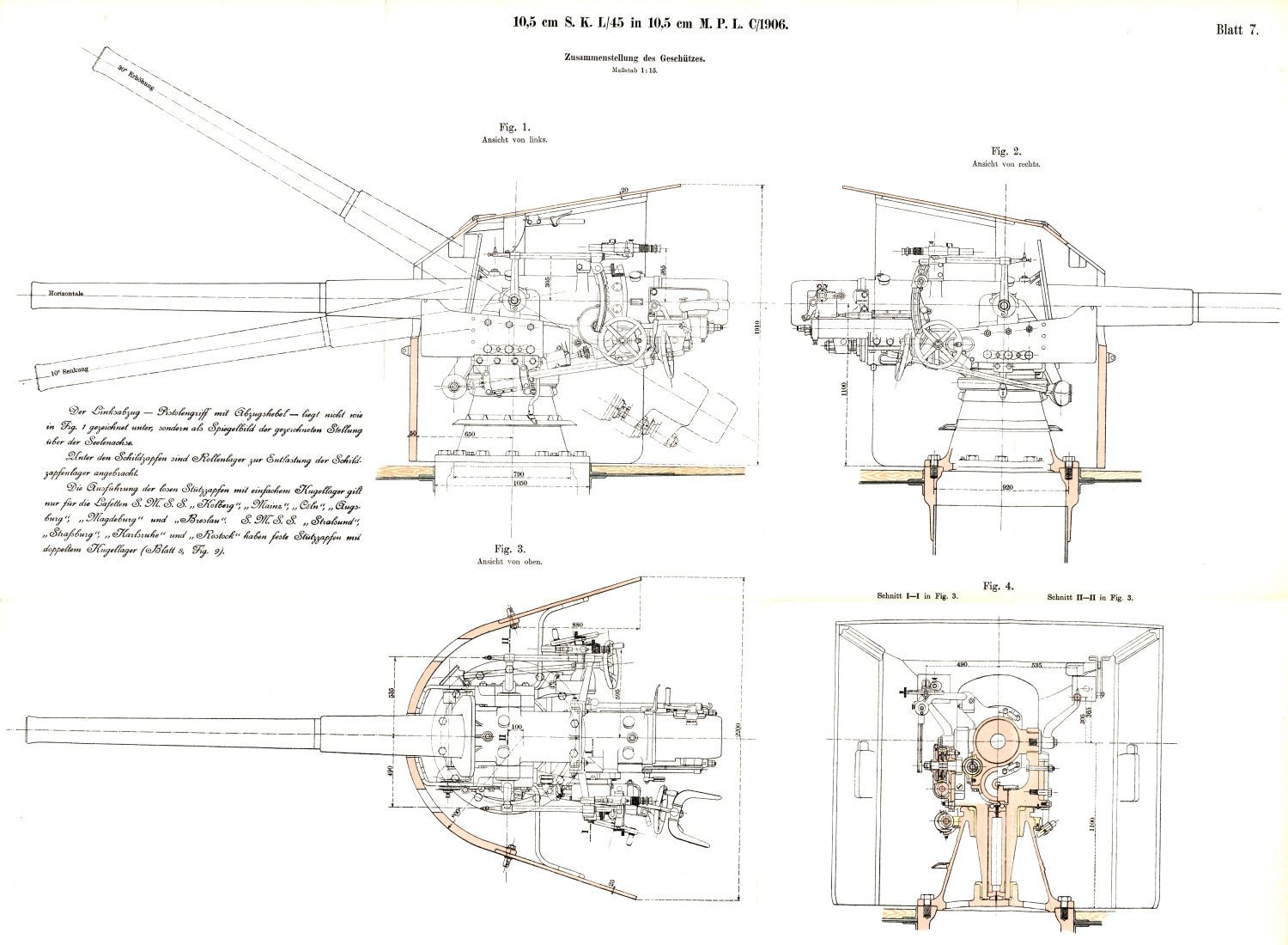

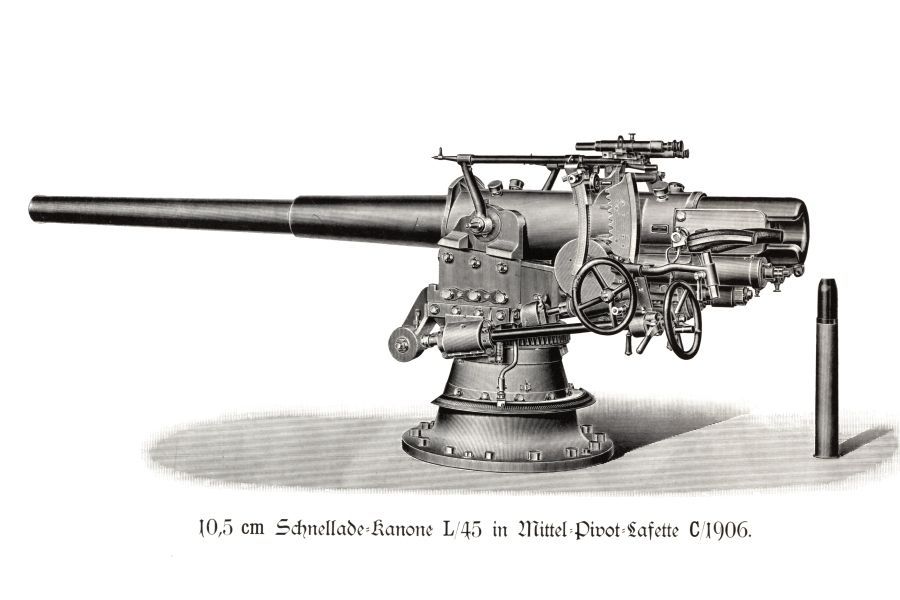

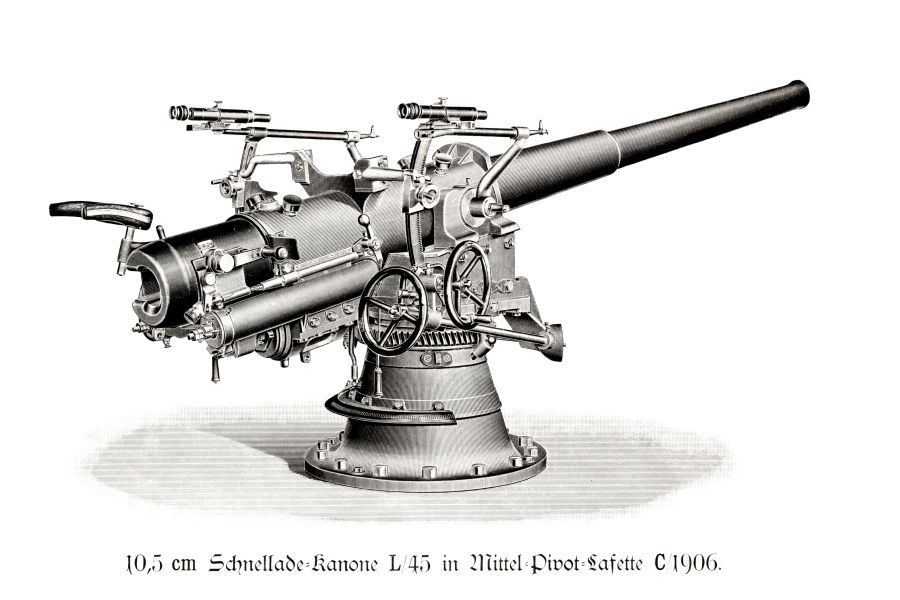

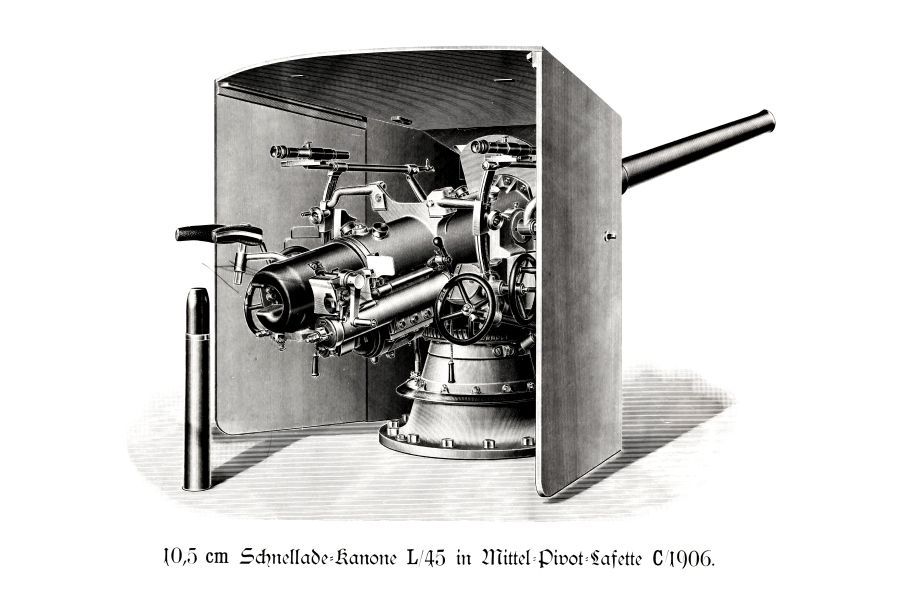

10,5 cm Ubts. und Tbts. Flak L/45 in Ubts. und Tbts. C/1916 (Schnellfeuerkanone in Mittelpivotlafette)
Das Geschütz wurde eigentlich als Sekundärbewaffnung in erster Linie für Kreuzer entwickelt. Während des ersten Weltkriegs kam dann noch eine Variante für die Luftzielbekämpfung hinzu.
- Entwicklungsjahr:
- Kaliber:
- Geschützlänge:
- Gewicht:
- Schussfolge:
- Reichweite:
1906
105 mm
4,725 m
1,450 Kg
15 Schuss/Min.
12.700 Meter
In Cuxhaven eingesetzt:
Uferbatterie Grimmershörn, Uferbatterie Kugelbake, Uferbatterie Alte Liebe
Klick
Klick
Klick
Klick

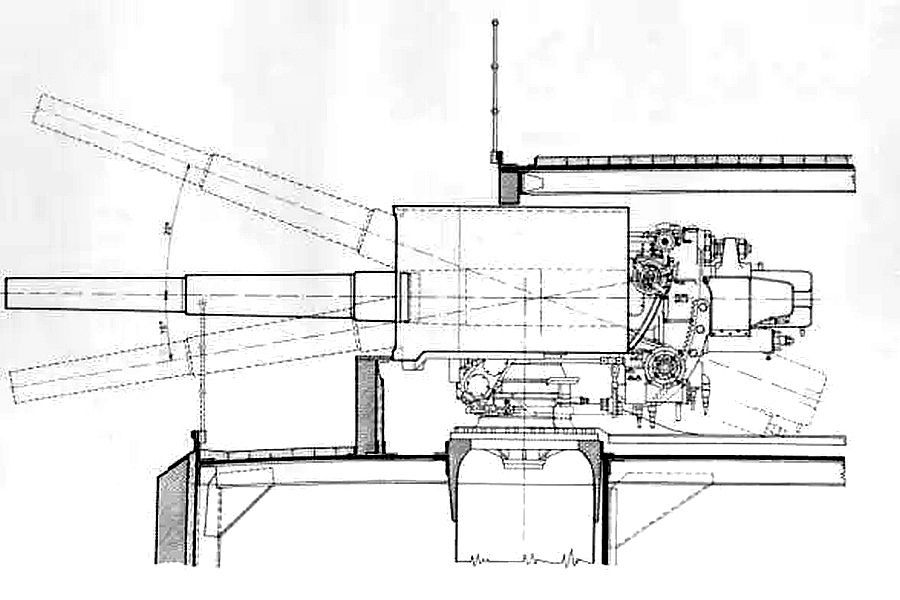

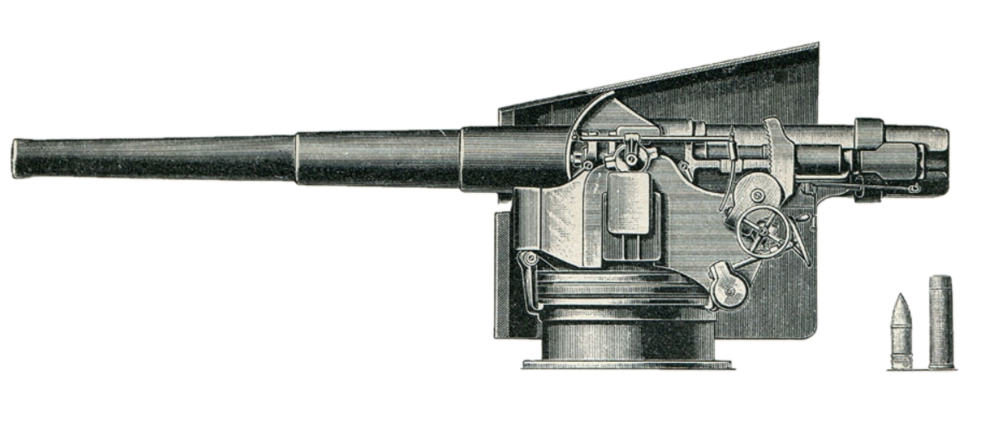

15 cm. Schnellfeuerkanone SK L/40 in Mittelpivotlafette.
- Hersteller:
- Kaliber:
- Rohrlänge:
- Schussfolge:
- Reichweite:
Friedrich Krupp
150 mm
5,40 m
4 - 5 Schuss/Min.
13.700 Meter
Klick
Klick
In Cuxhaven eingesetzt: Batterie Grimmershörn (Primärbewaffnung)
15 cm. Schnellfeuerkanone SK L/45 in M.P.L.C/1913
- Hersteller:
- Kaliber:
- Rohrlänge:
- Schussfolge:
- Reichweite:
- Gewicht:
Friedrich Krupp
150 mm
6,71 m
5 - 7 Schuss/Min.
14.760 Meter bei 19° Höhenwinkel, 18.400 Meter bei 45° Höhenwinkel
17.950 Kg.
In Cuxhaven eingesetzt: Batterie Steinmarner Seedeich, Rechte Außendechbatterie, Linke Außendeichbatterie

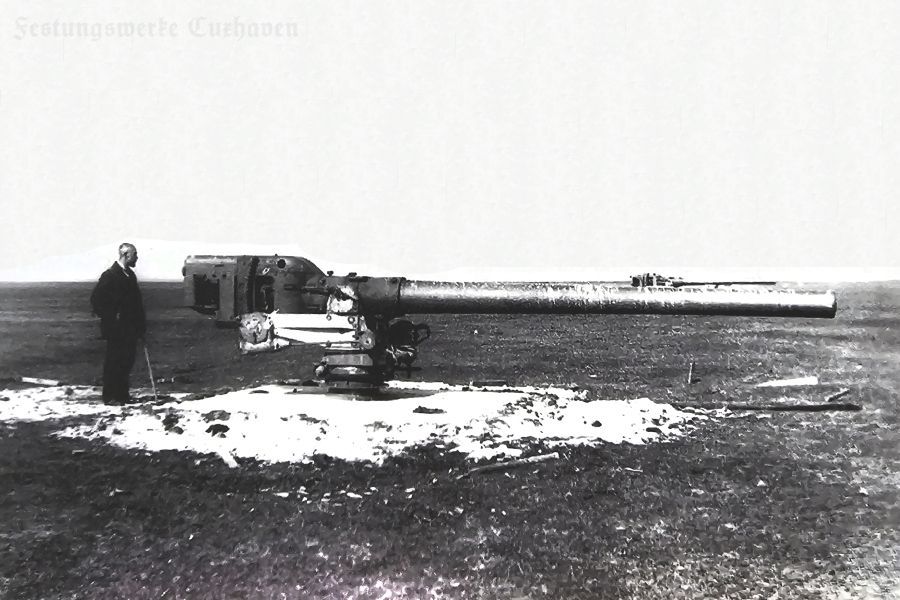

15 cm. Ubts. u. Tbts. K. L/45 in Ubts. und Tbts. in L. C/16
Diese leichte Kanone, war während des ersten Weltkriegs in erster Linie für Zerstörer und U-Boot-Kreuzer konzipiert. Aber auch ein Einsatz als Küstengeschütz wie hier auf Neuwerk zeigte ihr Einsatzspektrum.
- Kaliber:
- Rohrlänge:
- Gewicht:
- Schussfolge:
- Reichweite:
- Projektil:
15 cm
6,675 m
3990 Kilogramm
4 - 5 Schuss/Min.
14.500 Meter
HE L/4,1 - 45,3 Kilogramm ( 3,7 Kg. TNT.)
Klick
In Cuxhaven eingesetzt: Batterie Insel Neuwerk

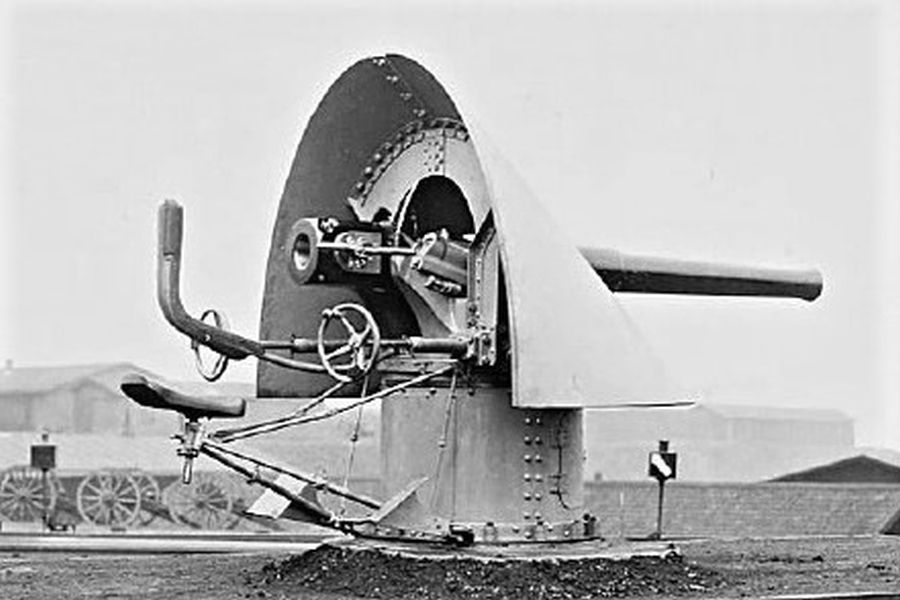

8,8 cm SK L/30
Die SKL 30 wurde vornehmlich auf Kriegsschiffen der kaiserlichen Marine zur Bekämpfung von Torpedobooten, Minen und zur Torpedoabwehr eingesetzt. Weiterhin erfolgte ein landseitiger Einsatz zur Verteidigung von Marinestandorten gegen Luftziele.
In Cuxhaven als Flak eingesetzt: Uferbatterie Alte Liebe
- Hersteller:
- Kaliber:
- Rohrlänge:
- Gewicht:
- Schussfolge:
- Schußweite:
Krupp Essen (ab 1892)
8,8 cm
2,64 Meter
640 Kilogramm
15 Schuss/Min.
MPL C/89: 7,300 Meter, Ubts.L: 10,500 Meter
Klick

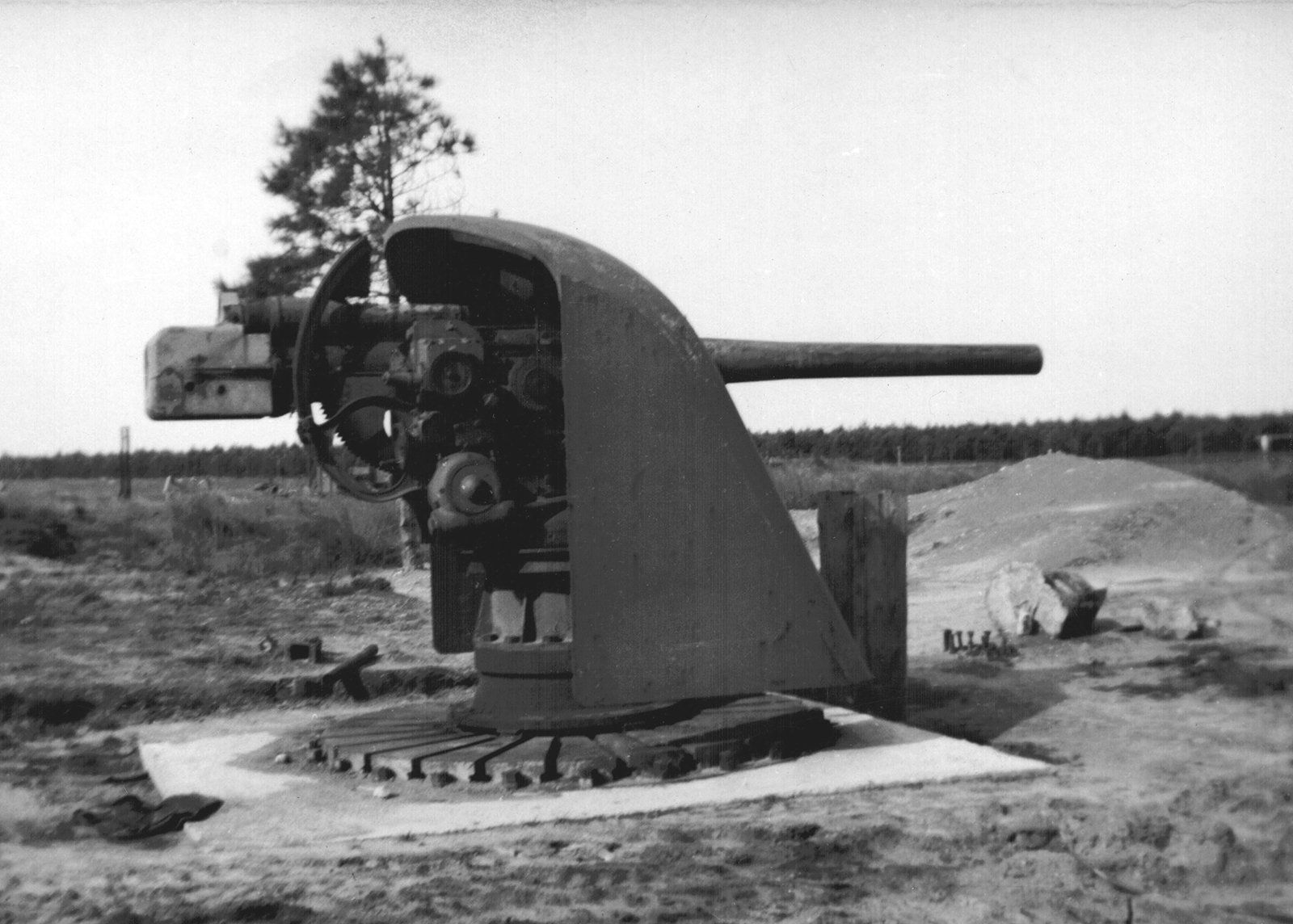

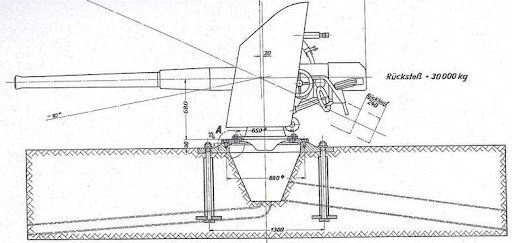

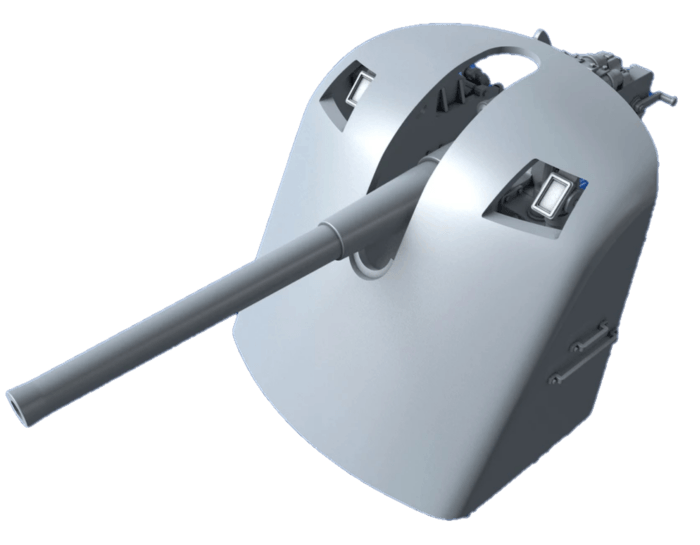

8,8 cm Flak L/45 in M.P.L. C/1913
Ausgangspunkt für die 8,8 cm SK L/45 war die 1915 entwickelte Flugabwehrkanone 8,8 cm Flak 16. Die SKL 45 wurde vornehmlich auf Kriegsschiffen der kaiserlichen Marine zur Bekämpfung von Torpedobooten, Minen und zur Torpedoabwehr eingesetzt. Auffallend war beim Marinegeschütz die massive Frontpanzerung gegen Geschoßsplitter.
Quelle: Waffen Revue 28
In Cuxhaven als Flak eingesetzt: Batterie Duhnen
- Hersteller:
- Kaliber:
- Rohrlänge:
- Gewicht:
- Schussfolge:
- Schußweite:
- Schußhöhe
Krupp Essen/Rheinmetall
8,8 cm
3,965 Meter
2500 Kilogramm
16 Schuss/Min.
14.100 Meter
9.150 Meter
Klick
Klick
Klick

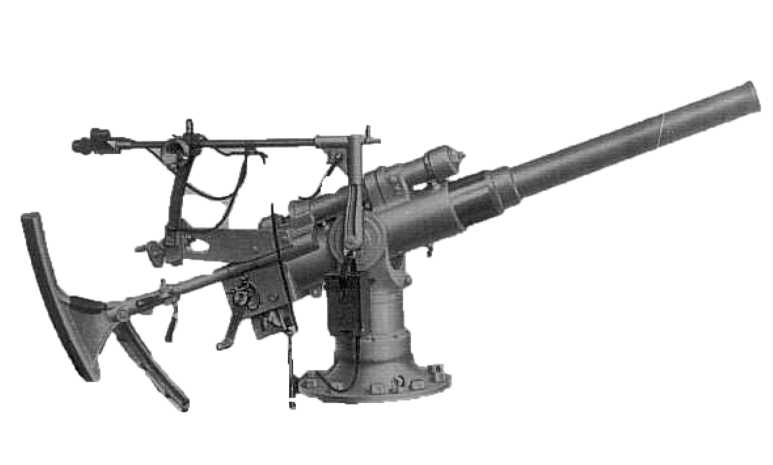

5 cm Schnellfeuerkanone SK L/40.
Die in erster Linie als Bordgeschütz für Torpedo- und U-Boote entwickelte Kanone, wurde in diesem Fall auch als Küstengeschütz auf der rechten Frontseite der Batterie Grimmershörn eingesetzt.
- Hersteller:
- Kaliber:
- Rohrlänge:
- Gewicht:
- Schussfolge:
- Projektil:
Friedrich Krupp
50 mm
2,00 Meter
280 Kilogramm
10 Schuss/Min.
Spgr. Patr. L/3,3 (1,75 Kg)
In Cuxhaven eingesetzt: Batterie Grimmershörn, Uferbatterie Grimmershörn (Sekundärbewaffnung)
Klick

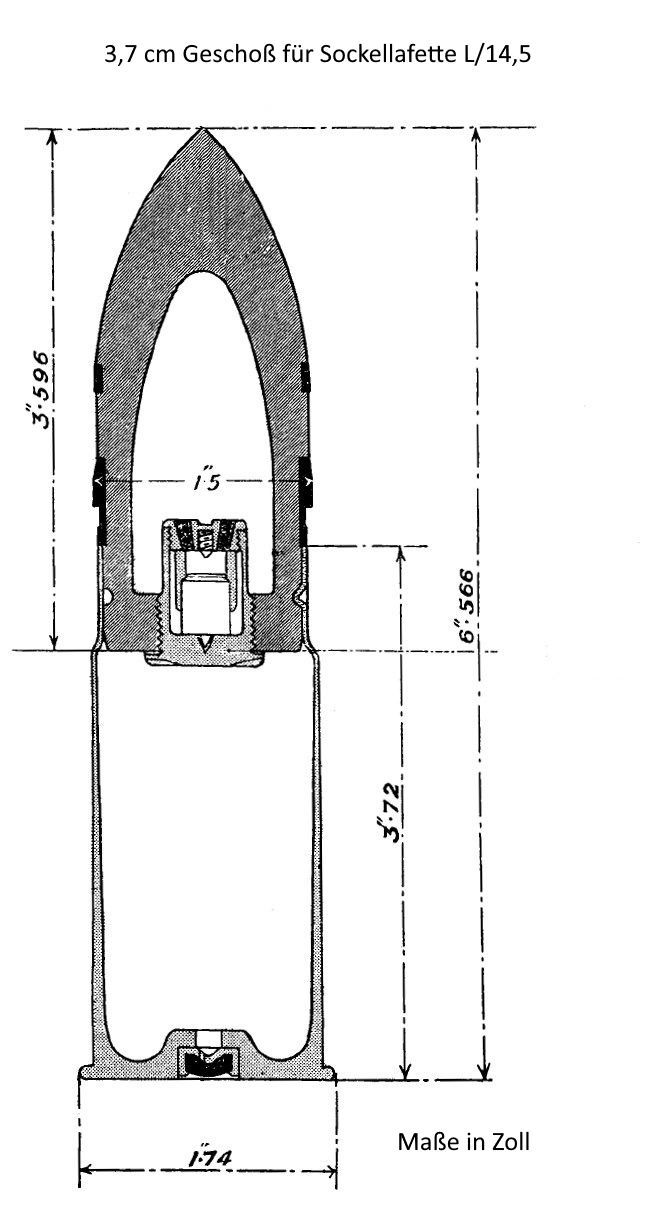

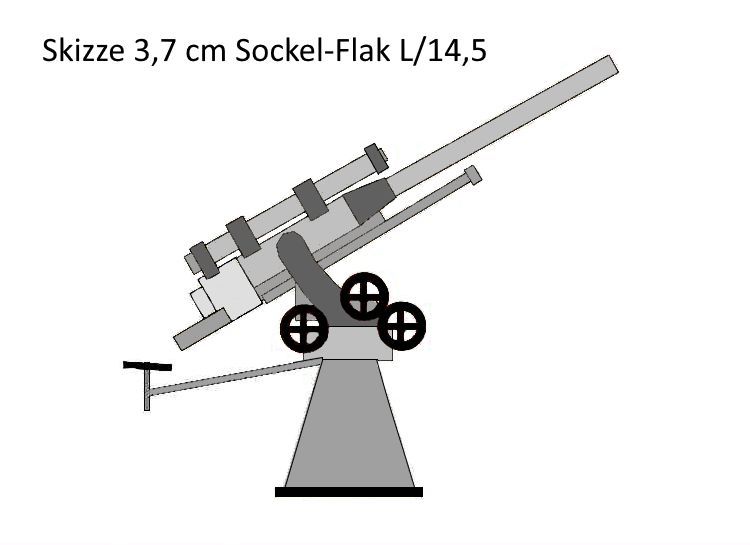

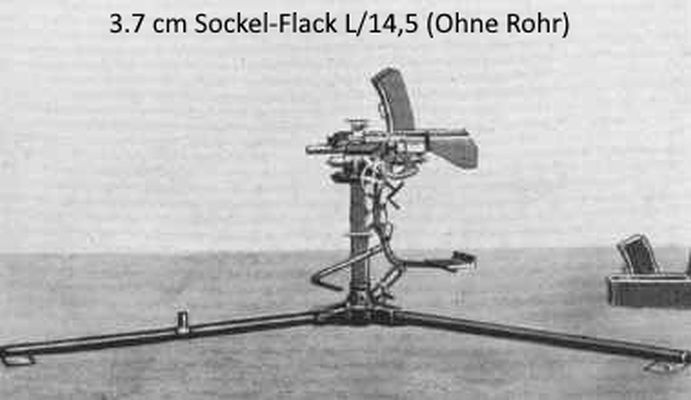

3,7 cm Flak L/14,5 auf Sockellafette
- Hersteller:
- Kaliber:
- Rohrlänge:
- Gewicht:
- Schussfolge:
- Winkelgrade
Friedrich Krupp
3,7 cm, Patronenmunition 37×101SR in 10er Kasten
0,97 Meter
215 Kilogramm
120 Schuss/Min.
-5 bis + 80 Höhenwinkel bei 360° im Kreis
In Cuxhaven eingesetzt: Fort Kugelbake (3x), Uferbatterie Grimmershörn (4x), Uferbatterie Kugelbake (4x), Batterie Alte Liebe (4x), Batterie Mole (2x), Batterie Duhnen ( 4x)
